Inzertovacie stroje na lisovacie prvky

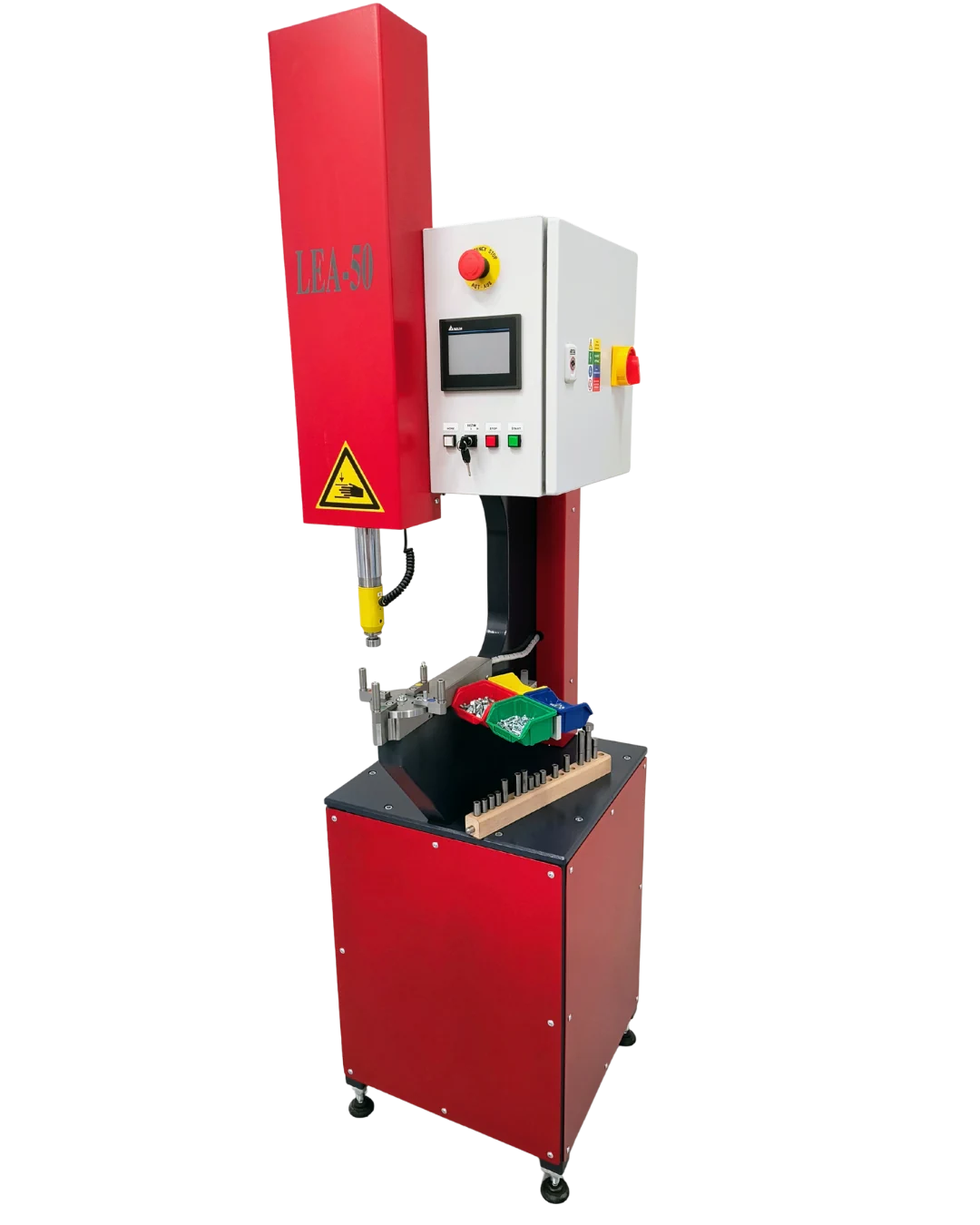

LEA 50-A Inzertovací stroj na lisovacie prvky
LEA je špecializovaný stroj určený na lisovanie kovových spojovacích prvkov, ako sú lisovacie matice, skrutky, stĺpiky či puzdrá – do plechových alebo plastových dielov.
Tento proces je známy ako inzertovanie (angl. fastener insertion) alebo lisovanie spojovacích prvkov (angl. press-fitting).
Inzertovanie je teda proces, pri ktorom sa spojovací prvok zatlačí do materiálu kontrolovanou silou tak, aby vzniklo pevné, presné a opakovateľné spojenie bez potreby zvárania alebo ďalších úprav.
Stroje typu LEA nachádzajú uplatnenie v elektrotechnike, strojárstve, automotive aj výrobe plechových krytov – najmä tam, kde je dôležitá spoľahlivosť, rýchlosť a jednoduché nastavenie.
Stroj LEA vyrábame v dvoch základných variantách. Vo variante jedno-polohového spodného nástroja a vo variante s revolverovým uchytením štyroch spodných nástrojov.
Zatiaľ, čo jedno-polohová verzia dostatočne obslúži malú a strednú výrobu. LEA-50A s revolverovým uchytením je za určitých okolností schopná konkurovať aj sofistikovanejším strojom s automatickým podávaním prvkov.
A to predovšetkým pre jednoduchosť a rýchlosť nastavenia a kvôli optimalizovanejším nákladom na kúpu, servis a zaškolenie obsluhy stroja.
Samozrejme, a to hovoríme úplne otvorene, sú aplikácie, kde náš stroj nemôže a v tomto prevedení ani nechce konkurovať zložitejším zariadením s automatickým podávaním prvkov.
Jednou z výhod je, že sa venujeme aj vývoju a výrobe jednoúčelových strojov na zákazku, čo nám umožňuje upraviť zariadenie podľa konkrétnych požiadaviek zákazníka. Či už ide o obmedzenie lisovacej sily, špeciálne uchytenie dielov alebo – ak to situácia vyžaduje – aj o netradičné požiadavky typu držiaka na nápoje.
Máte záujem o presnejšie technické informácie, dodacie lehoty, cenovú ponuku alebo osobnú ukážku stroja?
Neváhajte nás kontaktovať – radi preberieme vašu konkrétnu aplikáciu.
| Max. Lisovacia sila | 50 kN |
|---|---|
| Max. Lisovacia sila pri použití strmeňa | 20 kN |
| Max. zdvih lisovacej hlavičky | 200 mm |
| Výška pracovného priestoru | 220 mm |
| Výška pracovného priestoru so strmeňom | 90 mm |
| Hĺbka pracovného priestoru | 500 mm |
| Napätie | 3 x 400 V/50 Hz |
| Príkon | 1,6 kVA |
| Prevádzkový tlak | 10 MPa |
| Hydraulic Oil | RENOLIN HM46 – 20l |
| Rýchlosť pohybu piestnice | 30mm/sec |
| Hmotnosť | 390 kg |
| Rozmery v-š-h | 1800x600x920 mm |

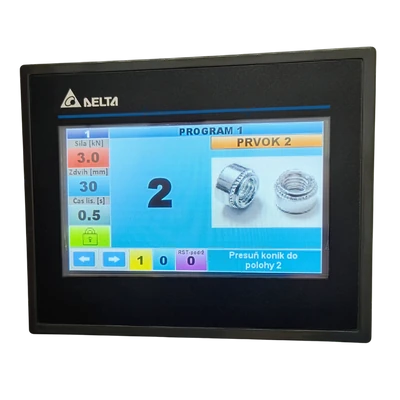

Intuitívne ovládanie
Stroj je vybavený dotykovým displejom s intuitívnym ovládaním. Nastavenie prebieha rýchlo, bez potreby zložitého zaškolenia. Skracuje sa čas neproduktívnych prestojov.

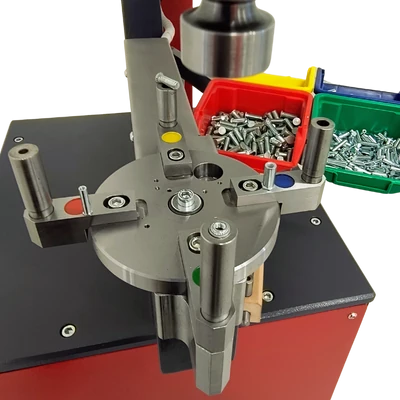

Revolverové uchytenie
Revolverové uchytenie spodného nástroja uľahčuje prácu a zrýchľuje priebeh výroby. Umožňuje nastavenie štyroch rôznych nástrojov a výrobného programu. Obsluha je podporená grafickým a zvukovým navádzaním.

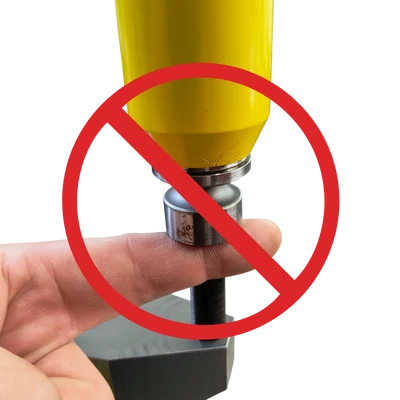

Bezpečnostná hlavička
Bezpečnosť obsluhy je v súčasnosti štandardnou požiadavkou. Bezpečnostná hlavička stroja LEA-50A znižuje riziko úrazu bez zásahu do pracovného postupu.
Výkon a úspora
LEA-50A má odolnú konštrukciu a spoľahlivý systém. Obsluha aj údržba sú jednoduché, čo znižuje prevádzkové náklady a skracuje čas potrebný na nastavenie.
Prečo LEA‑50A
LEA‑50A je overené riešenie pre lisovanie spojovacích prvkov v sériách, kde sa počíta jednoduchosť, spoľahlivosť a nízke prevádzkové náklady.
Stroj v sebe spája to najpodstatnejšie: intuitívne ovládanie, rýchle prestavenie, možnosť štyroch nástrojov v revolveri a dlhodobú stabilitu bez častého servisu.
Ideálne tam, kde netreba automatické podávanie, ale kde musí výroba bežať hladko a bez výpadkov.
