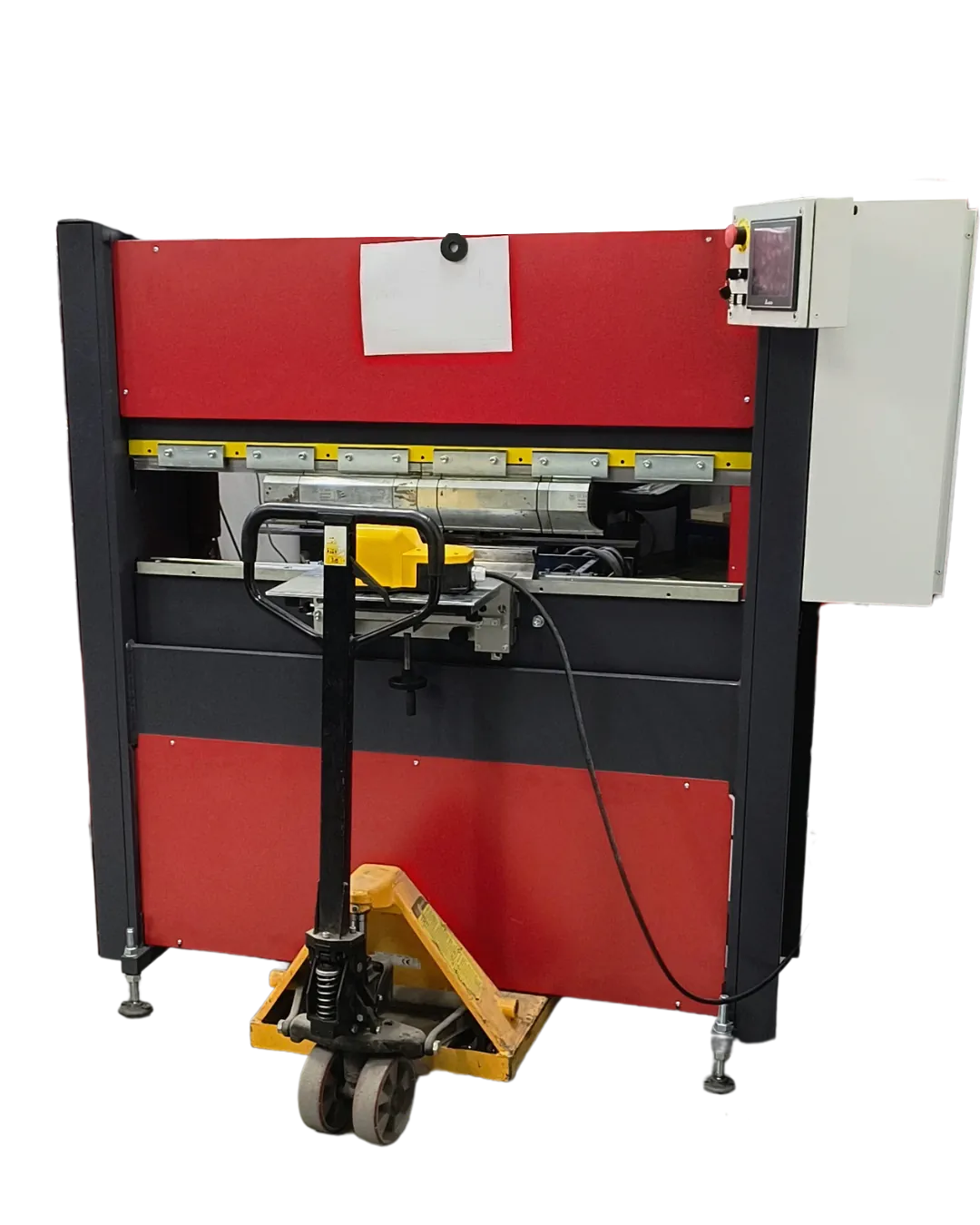

OL-28A kompaktný ohraňovací lis
Kompaktný ohraňovací lis je stroj na ohýbanie plechu, navrhnutý s dôrazom na úsporu miesta, jednoduchú manipuláciu a rýchle nasadenie do výroby.
Na rozdiel od veľkých CNC lisov má:
– menšie rozmery, zmestí sa aj do obmedzených priestorov
– nižšiu hmotnosť presun paletovým vozíkom je bez problémov
– jednoduchšie ovládanie, bez potreby špeciálneho zaškolenia
– nižšiu spotrebu energie, vhodné aj do menších prevádzok
– nižšiu obstarávaciu cenu, bez nutnosti robiť kompromisy v presnosti
Model OL‑28A spája výhody kompaktnej konštrukcie s výkonom pripraveným na každodenné nasadenie, ponúka ohýbaciu silu 280 kN a pracovnú šírku 1250 mm.
Riadenie pomocou PLC a dotykového HMI umožňuje rýchle nastavenie a jednoduchú obsluhu, aj v prostredí, kde sa striedajú operátori alebo nepracuje špecialista na CNC stroje.
OL‑28A nachádza uplatnenie všade tam, kde sa pracuje s menšími plechovými dielmi, v malosériovej a zákazkovej výrobe, servisných a montážnych dielňach, vo vývoji a prototypovaní, ako aj vo firmách, ktoré potrebujú ohýbať diely ako skrinky, úchytky, kryty alebo konzoly.Presne, spoľahlivo a bez zbytočnej réžie.
Máte záujem o presnejšie technické informácie, dodacie lehoty, cenovú ponuku alebo osobnú ukážku stroja?
Neváhajte nás kontaktovať, radi preberieme vašu konkrétnu aplikáciu.
Kontaktujte nás| Max. ohýbacia sila | 280 kN |
|---|---|
| Rozsah ohýbacej sily | 10-280 kN |
| Max. šírka ohýb. plechov | 1250 mm |
| Rýchlosť pohybu noža | 10 mm/s |
| Max. prevádzkový tlak | 16 MPa |
| Napätie | 3 x 400 V 50 Hz |
| Prúd | 9 A |
| Motor | 4 kW, 400 V, 1400 ot/min |
| Hydraulický olej | HM46 / 32 l |
| Rozmery š-v-h | 1750 x 1660 x 600 mm |
| Hmotnosť | 1160 kg |
| Rýchlosť pohybu noža | 10 mm/s |

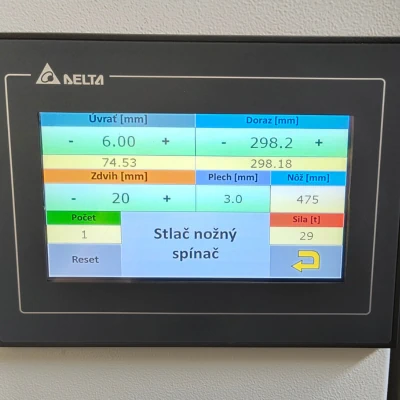

Intuitívne ovládanie
Ovládanie stroja prebieha cez prehľadný dotykový displej s logickou štruktúrou menu. Všetky hlavné funkcie sú rýchlo dostupné a ich nastavenie nevyžaduje špeciálne školenie.

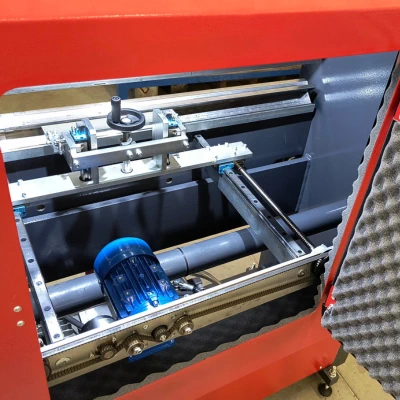

Zadný doraz
Stroj OL-28A je vybavený automatickým zadným dorazom v jednej osi (1D), ktorý zabezpečuje presné a opakovateľné polohovanie materiálu pri každom ohybe.
Doraz sa posúva elektronicky v osi hĺbky (X), výšku možno nastaviť manuálne podľa nástroja alebo tvaru dielu. Systém umožňuje vytvárať ohybové programy až so štyrmi krokmi, každý s individuálnym nastavením.

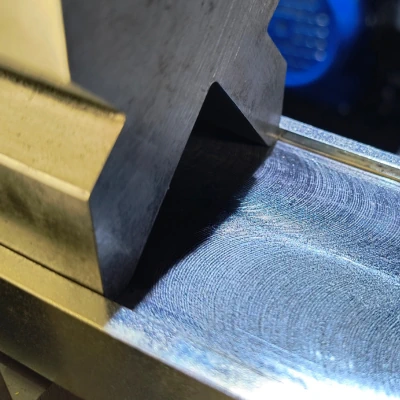

Jednoduché uchytenie spodného nástroja
Stroj je vybavený univerzálnou spodnou lištou s rýchloupínaním, ktorá umožňuje pohodlnú a časovo nenáročnú výmenu spodného nástroja.

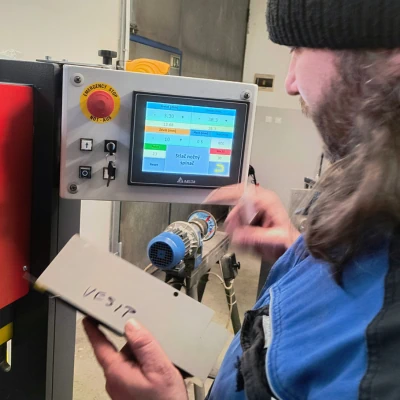

Prečo stroj OL‑28A?
OL‑28A je spoľahlivé a ekonomicky výhodné riešenie pre firmy, ktoré hľadajú efektívny ohraňovací lis bez zbytočne predimenzovanej technológie.
Vďaka jednoduchému ovládaniu, nízkym nárokom na údržbu a rýchlemu prestaveniu je ideálny tam, kde výrobný proces alebo veľkosť série neodôvodňujú nasadenie drahších CNC riešení.
Máte záujem o presnejšie technické informácie, dodacie lehoty, cenovú ponuku alebo osobnú ukážku stroja?
Neváhajte nás kontaktovať – radi preberieme vašu konkrétnu aplikáciu.
